ड्राई टाइप जीआईएस (प्लग-इन) टर्मिनेशन

ड्राई टाइप जीआईएस (प्लग-इन) टर्मिनेशन

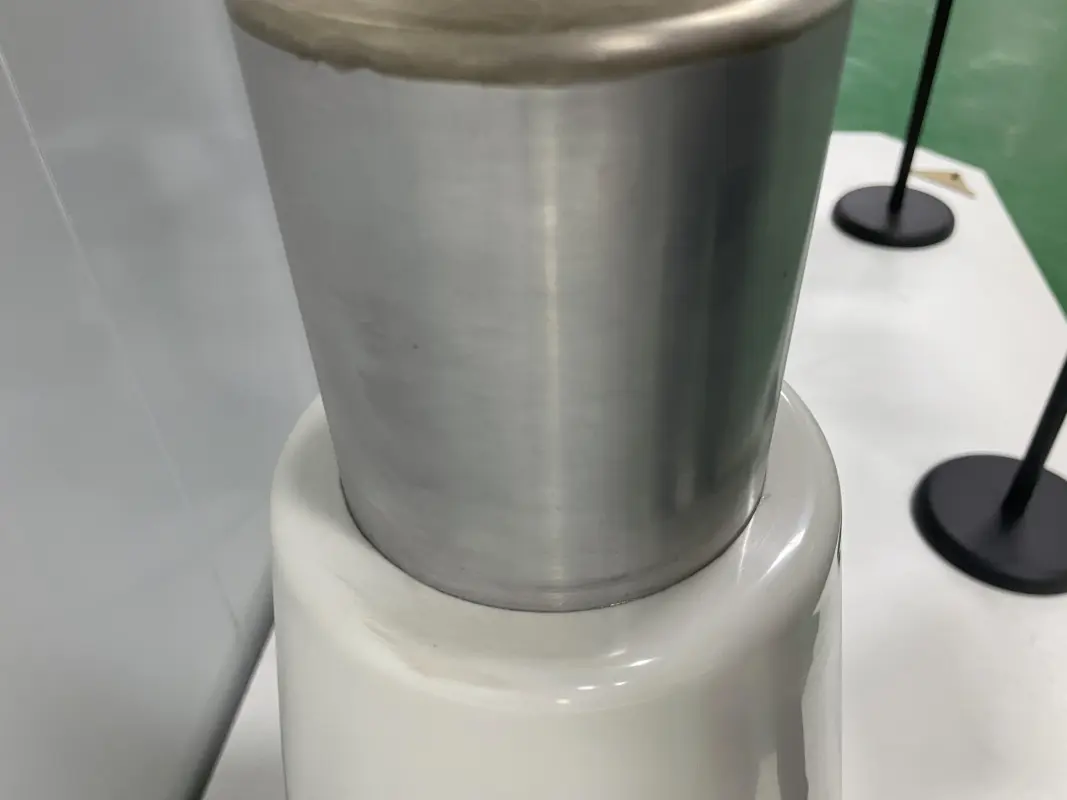

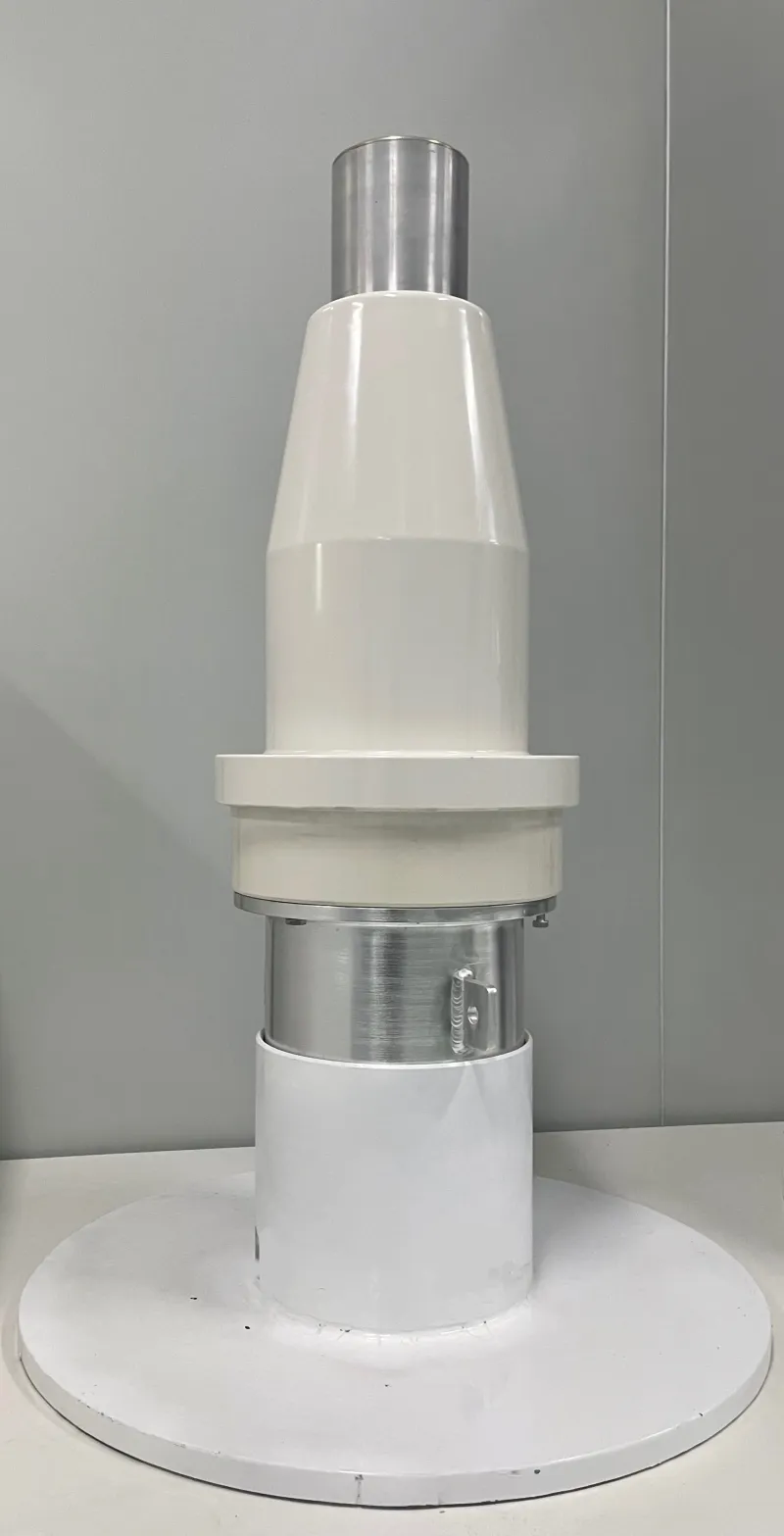

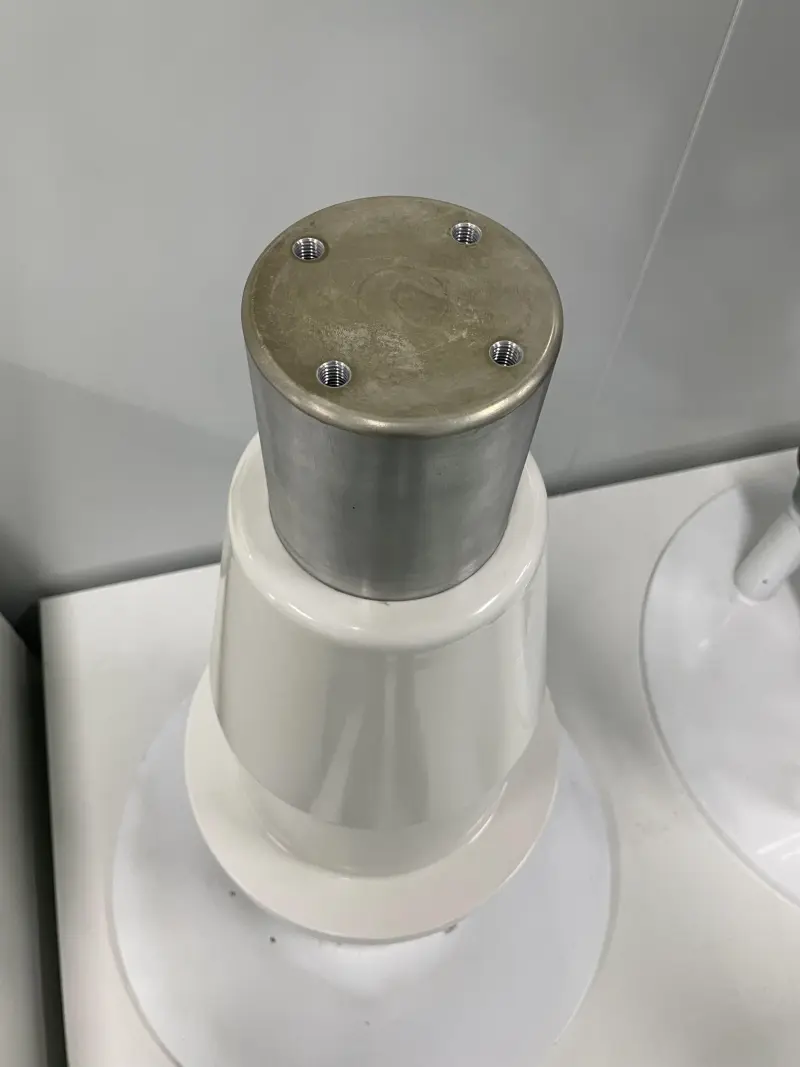

उत्पाद वर्णन

ड्राई टाइप जीआईएस (प्लग-इन) टर्मिनेशन उच्च-वोल्टेज बिजली के तारों को सीधे गैस इंसुलेटेड स्विचगियर (जीआईएस) से सुरक्षित, कुशल और रखरखाव-मुक्त तरीके से जोड़ने के लिए एक अत्याधुनिक समाधान प्रस्तुत करता है। पारंपरिक टर्मिनेशन के विपरीत, जिनमें इंसुलेटिंग द्रव या जैल की आवश्यकता होती है, यह "dry" डिज़ाइन एकीकृत विद्युत तनाव नियंत्रण परतों के साथ सिलिकॉन रबर जैसे पूर्व-ढाले, इंजीनियर्ड पॉलिमर घटकों का उपयोग करता है। इसका प्लग-इन कॉन्फ़िगरेशन मानकीकृत जीआईएस बुशिंग में निर्बाध और उपकरण-रहित स्थापना की अनुमति देता है, जिससे कमीशनिंग समय और श्रम लागत में उल्लेखनीय कमी आती है और साथ ही द्रव-भरे सिस्टम से जुड़े रिसाव या संदूषण का जोखिम भी समाप्त होता है। यह टर्मिनेशन प्रकार जीआईएस वातावरण में एसएफ6 या अन्य पर्यावरण-अनुकूल इंसुलेटिंग गैसों के साथ असाधारण परावैद्युत प्रदर्शन, विश्वसनीयता और अनुकूलता सुनिश्चित करता है।

कॉम्पैक्ट सबस्टेशनों, शहरी बिजली नेटवर्क और महत्वपूर्ण बुनियादी ढाँचा परियोजनाओं के लिए आदर्श, यह टर्मिनेशन उन जगहों पर उत्कृष्ट है जहाँ जगह की कमी और परिचालन सुरक्षा सर्वोपरि है। इसका हल्का और मॉड्यूलर डिज़ाइन परिवहन और हैंडलिंग को आसान बनाता है, जबकि इसका आंशिक डिस्चार्ज-मुक्त प्रदर्शन केबल और जीआईएस उपकरण दोनों की लंबी उम्र को बढ़ाता है। ड्राई टाइप जीआईएस प्लग-इन टर्मिनेशन 72.5kV से 550kV तक की वोल्टेज रेटिंग के लिए डिज़ाइन किया गया है, जो आधुनिक बिजली पारेषण और वितरण प्रणालियों के लिए एक टिकाऊ और भविष्य-सुरक्षित समाधान प्रदान करता है।

डिजाइन विधियाँ

• टर्मिनेशन में दो भाग होते हैं: एक्सपोक्सी स्लीव और प्लग। एक्सपोक्सी स्लीव को पूर्व-स्थापना के लिए जीआईएस निर्माता को भेजा जा सकता है। उपकरण या केबल रन की मरम्मत या रखरखाव एपॉक्सी स्लीव और उपकरण के बीच की सील को तोड़े बिना किया जा सकता है।

• सिलिकॉन रबर तनाव शंकु विद्युत तनाव शंकु तनाव नियंत्रण प्रदान करते हैं।

• बहु-बिंदु संपर्क स्प्रिंग्स वाले कनेक्टर का उपयोग प्रदान करने के लिए किया जाता है

• एक धातु स्प्रिंग दबाव उपकरण यह सुनिश्चित करता है कि तनाव शंकु हमेशा इपॉक्सी आस्तीन की अंदरूनी दीवार के खिलाफ कसा हुआ रहे, जिससे कि वह फिट होने के लिए आकार में हो और इंटरफेस दबाव सुनिश्चित हो।

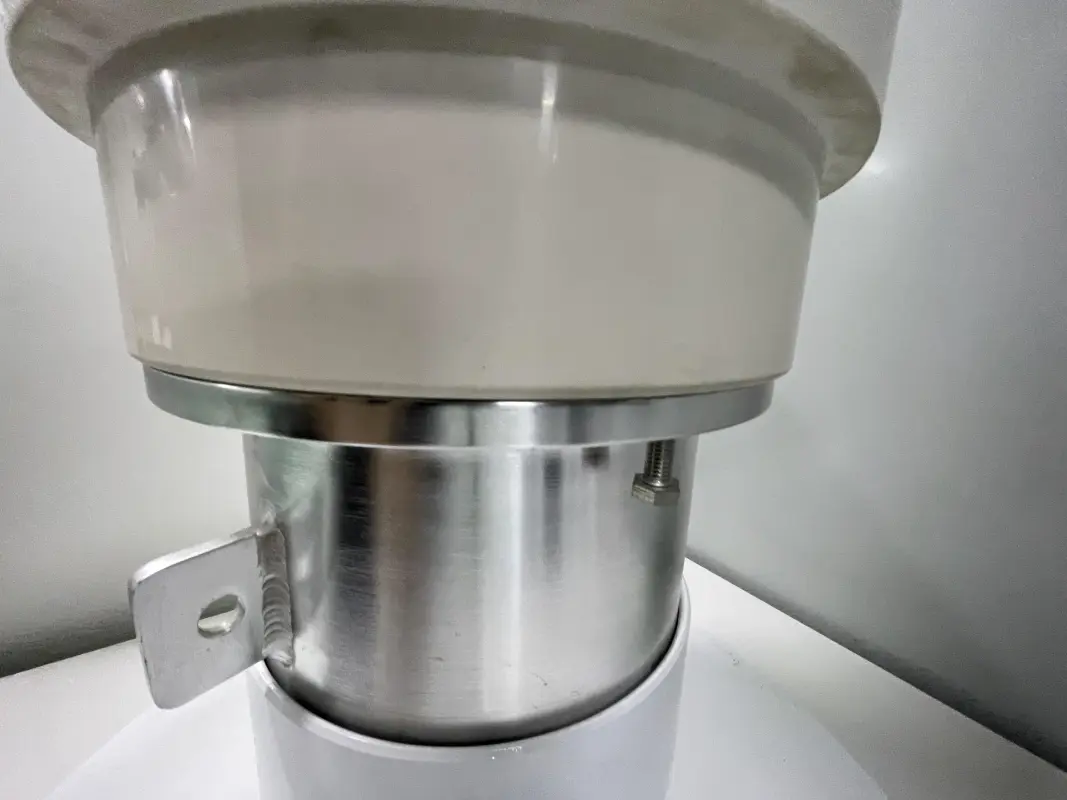

• समाप्ति पर केबल फिक्सिंग और सीलिंग डिवाइस को केबल के बाहरी आवरण से जोड़ा जाएगा, जो फिक्सिंग और यांत्रिक सुरक्षा के रूप में कार्य करेगा और वेल्डिंग के बिना एक अलग पृथ्वी कनेक्शन प्रदान करेगा।

• यदि किसी ट्रांसफार्मर या तेल से भरे इंसुलेटेड स्विचगियर में पुराने तेल से भरे टर्मिनल को बदलना आवश्यक हो, तो टर्मिनेशन आउटलेट को वैकल्पिक एक्सटेंशन रॉड और फिक्सिंग रिंग के माध्यम से मिलान किया जा सकता है।

विशेषता

• सूखा इंटरफ़ेस, तेल भरने की आवश्यकता नहीं

• आयाम: आईईसी62271-209 के अनुसार उपलब्ध, आईईसी62271-209, जीबी/T22381, आईईसी60859 के अनुसार विभिन्न आकार के इपॉक्सी स्लीव उपलब्ध हैं।

• एसएफ6 या इन्सुलेटिंग तेल वातावरण में संचालित किया जा सकता है।

• पूर्वनिर्मित सिलिकॉन रबर तनाव शंकु, 100% कारखाने का निरीक्षण किया।

• टर्मिनेशन को विशेष उपकरण या ब्रेज़िंग के बिना स्थापित किया जा सकता है।

• निचले फ्लैंज और टर्मिनेशन को अलग-अलग ग्राउंड किया जा सकता है।

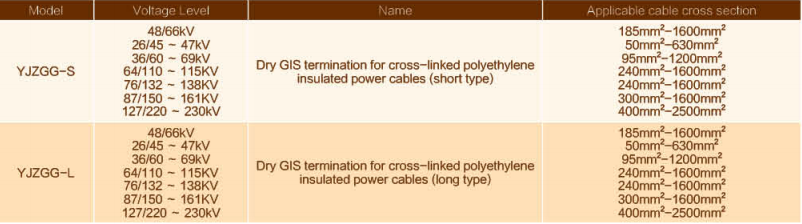

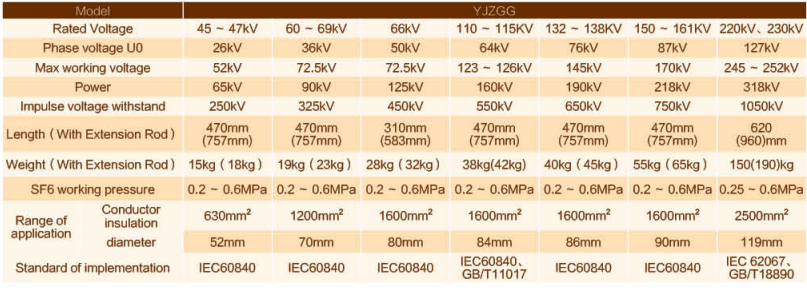

तकनीकी मापदण्ड

उत्पाद आयाम
